栓牙規、環牙規 (KKS、KGS)
栓牙規、環牙規 (KKS、KGS)
加入諮詢
產品描述
產品內容

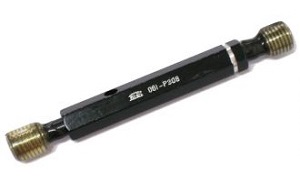

栓牙規示意圖

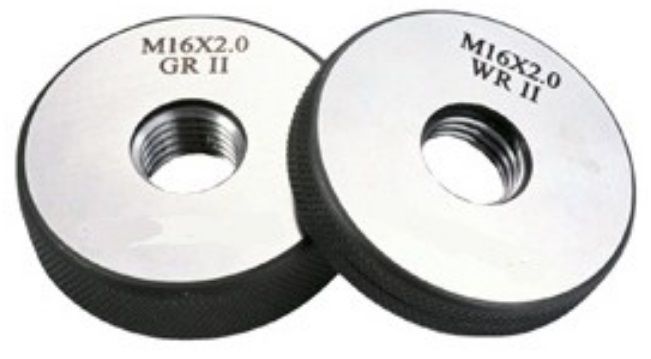

環牙規示意圖


規格表:

M公制螺紋:JIS II級(JIS B0251 B0252)


size size size size
M 3×0.35
M 3×0.5
M 3.5×0.6
M 4×0.5		 M 20×1.0
M 20×1.5
M 20×2.0
M 20×2.5		 M39×2.0
M39×3.0
M39×4.0
M40×1.5		 M80×6.0
M82×2.0
M85×2.0
M85×6.0
M 4×0.7
M 4.5×0.75
M 5×0.5
M 5×0.8		 M 22×1.0
M 22×1.5
M 22×2.0
M 22×2.5		 M40×2.0
M40×3.5
M42×1.5
M42×2.0		 M90×2.0
M90×6.0
M95×2.0
M95×6.0
M 6×0.75
M 6×1.0
M 7×0.75
M 8×0.75		 M 24×1.0
M 24×1.5
M 24×2.0
M 24×3.0		 M42×3.0
M42×4.5
M45×1.5
M45×2.0		 M100×2.0
M100×6.0
M105×2.0
M105×6.0
M 8×1.0
M 8×1.25
M 9×0.75
M 9×1.0		 M 25×1.0
M 25×1.5
M 25×2.0
M 26×1.5.		 M45×4.5
M48×1.5
M48×2.0
M48×5.0		 M110×2.0
M110×6.0
M115×2.0
M115×6.0
M 10×0.75
M 10×1.0
M 10×1.25
M 10×1.5		 M27×1.0
M27×1.5
M27×2.0
M27×3.0		 M50×1.5
M50×2.0
M50×3.0
M52×1.5		 M120×2.0
M120×6.0
M125×2.0
M125×6.0
M 11×0.75
M 11×1.0
M 12×1.0
M 12×1.25		 M28×1.0
M28×1.5
M28×2.0
M30×1.0		 M52×2.0
M52×5.0
M55×1.5
M55×2.0		 M130×2.0
M130×6.0
M135×2.0
M135×6.0
M 12×1.5
M 12×1.75
M 14×1.0
M 14×15		 M30×1.5
M30×2.0
M30×3.0
M30×3.5		 M56×1.5
M56×5.5
M58×1.5
M60×1.5		 M140×2.0
M140×6.0
M145×2.0
M145×6.0
M 14×2.0
M 15×1.0
M 15×1.5
M 16×1.0		 M32×1.5
M32×2.0
M33×1.5
M33×2.0		 M60×5.5
M62×1.5
M64×1.5
M64×6.0		 M150×2.0
M150×6.0
M 16×1.5
M 16×2.0
M 17×1.0
M 17×1.5		 M33×3.5
M35×1.5
M36×1.5
M36×2.0		 M65×1.5
M68×1.5
M68×6.0
M70×1.5
M 18×1.0
M 18×1.5
M 18×2.0
M 18×2.5		 M36×3.0
M36×4.0
M38×1.5
M39×1.5		 M75×1.5
M76×1.5
M80×1.5
M80×2.0





UNC 美制螺紋
(ANSI B1.2-2A 2B)
size
N06 -32UNC
N08 -32UNC
N010 -24UNC
N012-24UNC
1/4-20UNC
5/16-18UNC
3/8-16UNC
7/16-14UNC
1/2-13UNC
9/16-12UNC
5/8-11UNC
3/4-10UNC
7/8-9UNC
1-8UNC
1 1/8- 7UNC
1 1/4- 7UNC
1 3/8- 6UNC
1 1/2- 6UNC
1 3/4- 5UNC
2  -4 1/2UNC
2 1/4- 4 1/2UNC
2 1/2- 4UNC
2 3/4- 4UNC
3 - 4UNC
3 1/4- 4UNC
3 1/2- 4UNC
3 3/4- 4UNC
4 - 4UNC
UNF 美制螺紋
(ANSI B1.2-2A 2B)
size
N06 -40UNF
N08 -36 UNF
N010-32 UNF
N012-28 UNF
1/4 -28 UNF
5/16 -24 UNF
3/8 -24 UNF
7/16 -20 UNF
1/2 -20 UNF
9/16 -18 UNF
5/8 -18 UNF
3/4 -16 UNF
7/8 -14 UNF
1 -12 UNF
1 1/8-12 UNF
1 1/4 -12 UNF
1 3/8 -12 UNF
1 1/2 -12 UNF
UNEF 美制螺紋
(ANSI B.1.2-2A 2B)
size
NO12-32UNEF
  1/4 -32UNEF
5/16 -32UNEF
  3/8 -32UNEF
7/16 -28UNEF
  1/2 -28UNEF
9/16 -24UNEF
  5/8 -24UNEF
3/4 -20UNEF
13/16 -20UNEF
7/8 -20UNEF
15/16 -20UNEF
1 -20UNEF
1 1/16 -18UNEF
1 1/8   -18UNEF
1 3/16 -18UNEF
1 1/4  -18UNEF
1 5/16 -18UNEF
1 3/8  -18UNEF
1 7/16 -18UNEF
1 1/2 -18UNEF
1 9/16 -18UNEF
1 5/8 -18UNEF
1 11/16-18UNEF





BC 自轉車用：
JIS B0225

size
BC5/16   山26
BC3/8    山26
BC7/16   山26
BC1/2    山20
BC9/16    山20
BC5/8     山20
BC11/16  山24左
BC3/4     山30
BC31/32   山30
BC1        山24
BC1.37    山24
BC1 7/16  山24
BC1.45    山24
BC1 9/16  山24



 		 SM 針車用：
JIS II級(JIS B0226)

size
SM1/8      山40
SM1/8     山40
SM1/8     山48
SM9/64    山40
SM11/64    山40
SM3/16     山28
SM15/64    山28
SM1/4      山24
SM1/4     山28
SM1/4     山40
SM9/32   山20
SM9/32   山28
SM5/16    山18
SM11/32   山28
SM3/8     山18
SM3/8     山28
SM7/16    山16
SM7/16    山28
SM1/2      山28
SM9/16     山20
PF 管用平行螺紋：
Ａ級
(JIS B0254 DIN259參考)

size
PF  1/8  山28
      1/4  山19
      3/8  山19
      1/2  山14
PF 5/8   山14
     3/4   山14
     7/8   山14
       1    山11
PF1  1/4 山11
    1  1/2 山11
    2       山11
    2 1/2 山11
PF 3      山11
    4       山11
    5       山11
    6       山11
PF 8       山11
    10     山11
    12     山11



NPSM 美制管用
平行螺紋：
2B 2A (ANSI B2.1)

size
NPSM1/8 -27
        1/4 -18
        3/8 -18
        1/2 -14
NPSM3/4 -14
     1-  11 1/2
 1 1/4- 11 1/2
 1 1/2- 11 1/2
NPSM2  -11 1/2
       2 1/2- 8
       3    - 8
       4    - 8
NPSM 5  -  8
          6  -  8

 		 PT英制管用
斜度螺紋規：
JIS

size
PT1/8      山28
    1/4     山19
    3/8     山19
    1/2     山14
PT3/4      山14
      1      山11
1  1/4    山11
1  1/2    山11
PT  2     山11
  2  1/2  山11
  3         山11
  3  1/2  山11
PT  4     山11
PT  5     山11
PT  6     山11
PT  7     山11
PT  8     山11
PT  9     山11
PT  10   山11
PT  12   山11
NPT美制管用
斜度螺紋規：
ANSI B2.1

size
NPT  1/8 -27
        1/4 -18
        3/8 -18
        1/2 -14
NPT  3/4 - 14
      1 - 11 1/2
  1  1/4 - 11 1/2
  1  1/2 - 11 1/2
NPT 2   - 11 1/2
     2  1/2  -  8
      3      -  8
     3  1/2  -  8
NPT    4  -  8
          5  -  8
          6  -  8
          8  -  8
NPT  10  -  8
        12  -  8
        14  -  8 OD
        16  -  8 OD
NPT  18  -  8 OD
        20  -  8 OD
        24  -  8 OD




惠氐螺紋規格表(55°)
WHITWORTH THREAD
size 牙數
(W  1/4 )
(W 5/16 )
 W  3/8		 20
18
16
 W  7/16
W  1/2
(W  9/16 )		 14
12
12
W  5/8 )
W  3/4
W 7/8		 11
10
9
W  1
W  1  1/8
W  1  1/4		 8
7
7
W  1  3/8
W  1  1/2
W  1  5/8		 6
6
5
W  1  3/4
W  1  7/8
W  2		 5
4  1/2
4  1/2
W  2  1/4
W  2  1/2
W  2  3/4		 4
4
3  1/2
W  3
W  3  1/4
W  3  1/2		 3  1/2
3  1/4
3  1/4
W  3  3/4
W  4
(W  4  1/4)		 3
3
2  7/8
W  4  1/2
(W  4  3/4)
W5		 2  7/8
2  3/4
2  3/4
(W  5  1/4)
W  5  1/2
(W  5  3/4)		 2  5/8
2  5/8
2  1/2
W6 2  1/2
英氐惠氐螺紋規格表(55°)
WHITWORTH THREAD
size 牙數
in
1/8〞
3/16
1/4		 40
24
20
5/16
3/8
7/16		 18
16
14
1/2
9/16〞
5/8		 12
12
11
11/16〞
3/4
7/8		 11
10
9
1
1 1/8
1 1/4		 8
7
7
















 ~ 代理KKS、KGS栓牙規、環牙規，如有需要，歡迎來電或 mail詢價，謝謝您 ~
