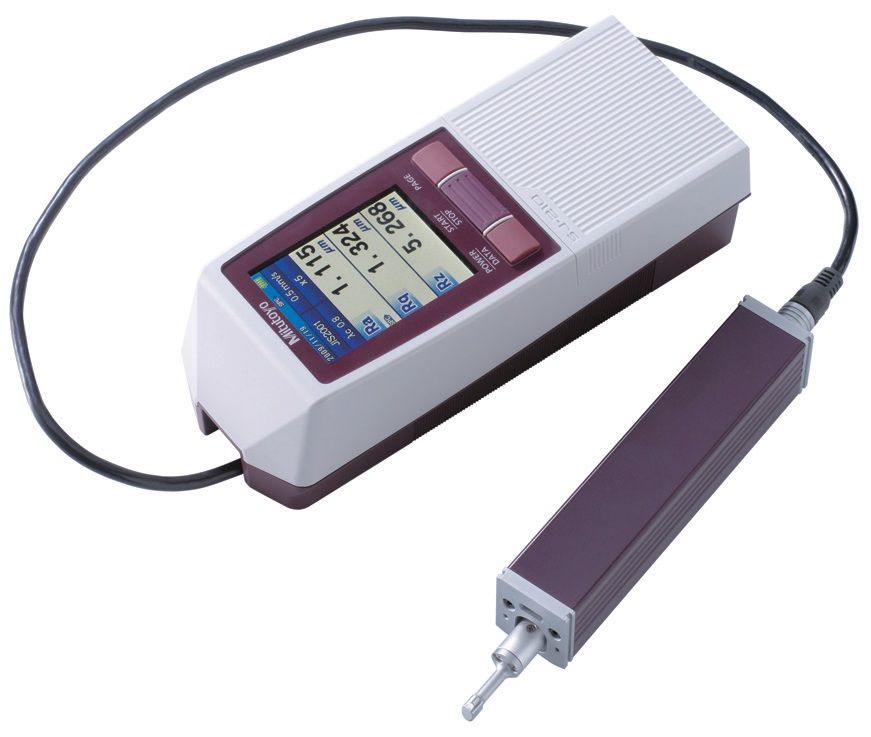

便攜款粗度計 SJ-210
便攜款粗度計 SJ-210
操作手冊
加入諮詢
產品描述
產品內容
表面粗糙度測試儀基本款
測試工件物體表面之粗糙度。
高機能，符合各國規範標準、操作便利，輕巧攜帶、多國語言、彩色LCD螢幕顯示
測試工件物體表面之粗糙度。
高機能，符合各國規範標準、操作便利，輕巧攜帶、多國語言、彩色LCD螢幕顯示
|
型 式
|
SJ-210 (SJ-201P) 攜帶型
|
|
X軸
|
17.5mm（5inch*含前/後助走）
|
|
Y軸
|
14200uin（-7900uin~+6300uin）【360um(-200um~+160um)】
|
|
量測速度
|
.01,.02,.03in/s（0.25,0.5,0.75mm/s）
|
|
返回速度
|
.04in/s（1mm/s）
|
|
測針尖端半徑
|
2um
|
|
最小範圍/解析度
|
1000uin/.08uin(25um/0.002um)
|
|
量測曲線
|
輪廓曲線（P）,粗度曲線（R）, DF曲線,R-Motif
|
|
評價參數
|
Ra,Rg,Rz,Ry,Rv,Rt,R3z,Rsk,Rku, Rc,RPc,RSm,Rmax*1 Rz1max,S, HSC,RzJIS*2,Rppi,R△a,R△g,RlrRmr,Rmr(c),
Rc,Rk,Rpk,Rvk,Mr1,Mr2,A1,A2,Vo,Rpm,tp,Htp,R,Rx,AR
|
|
GO/NG評斷
|
最大值/16％/標準差
|
|
樣本長度
|
.003,.01,.03,.lin(0.08,0.25,0.8,2.5mm)
|
|
區間數
|
x1,x2,x3,x4,x5,x6,x7,x8,x9,x10,任意長度
|
|
濾波
|
2CR75/PC75/Gaussian
|
|
顯示語言
|
16種語言(含繁體中文)
|
|
自動休眠功能
|
10-600sec(自動休眠裝置當使用AC適配器時無效)
|
|
輸入/輸出
|
USB,SPC,印表機輸出,RS-232,腳踏開關,MicroSD
|
|
LCD規格
|
2.4彩色TFT,背光(320x240pixels)
|
|
粗糙度標準
|
JIS’82,JIS’94,JIS’01,ISO,ANSIVDA
|
|
測量結果顯示
|
垂直,水平(可轉換),曲線,圖形數值
|
