產品描述
產品內容

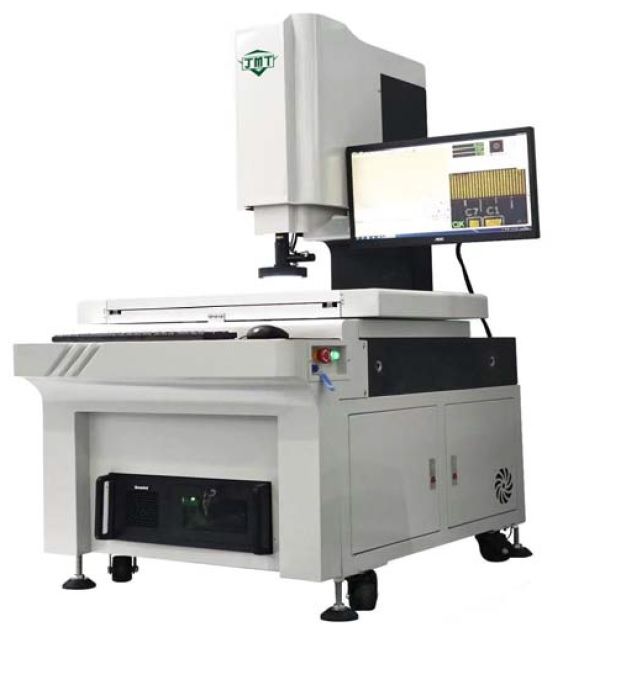

FAST 大視野快速測量儀是一款新研發的超高速視覺檢測儀器，致力於智能智造，
大幅提高生產效率。在快速圖像處理、併發算法、精度補償、系統 框架等方面投入研發力量，整合出的一套高效率、高精度的專業視覺檢測儀器，以應對工業4.0 環境下日益提升的生產效率對高速在線全檢的全新需求。
CNC 系列光學影像測量儀利用光學坐標原理將顯微鏡投影儀下觀測到的物體影像數字化，結合電腦軟件進物體的幾何尺寸測量以及繪圖，並可將數據表格化以及進行後期處理。
適用於機械、電子、電器、模具以及精密五金的工程開發、繪圖以及產品的測繪檢驗。
產品特點：
1. 採用大視野鏡頭，結合高精度圖像分析算法，進行多工件多位置同時測量，
大大提高測量效率
2. 自動圖像匹配，坐標系匹配，無需定位夾具自動擺正，提高作業員作業效率減少人為操作誤差。
3. 通過定制的高幀率高速電子快門數字相機、同步頻閃觸發裝置、瞬時高亮度光
源、專用的位置匹配控制器、多線程併發算法、圖像亞像素拖影補償算法等綜合方案，消除運動造成的時序像差，實現在微米級測量精度下相機對高速移動物體的閃測，極大地提高測量效率，實現在線計量級的動態測量。
功能：
基本幾何元素測量、組合元素測量、形位公差、坐標值判定、二維圖形抄數等，各種報告報表的輸出。
| 型號 | 大視野快速測量儀 Fast 4030 CNC |
| 有效行程（mm） | X：400（THK 線軌） |
| Y：300（THK 線軌） | |
| Z：200 | |
| 光柵尺分辨率 | 0.5μm （RSF 光柵尺） |
| 測量精度 | X、Y 軸：(3+L/200）μm L 為被測工件長度 |
| 控制方式 | 自動搖桿控制 |
| 測量速度 | 500mm/s |
| 重複性精度 | 3μm |
| 攝像機CCD |
(大視野)高解析2000 萬畫素工業相機 (小視野)高解析500 萬畫素工業相機 |
| 光源(表面光、輪廓光) | LED 冷光源，亮度由軟件控制連續可調 |
| 鏡頭 |
大倍率遠心鏡頭1.3X 視野82×55mm |
| 總放大倍率 | 30X，190X |
| 物方視場 | 8.2mm2‐‐‐1.2mm2 |

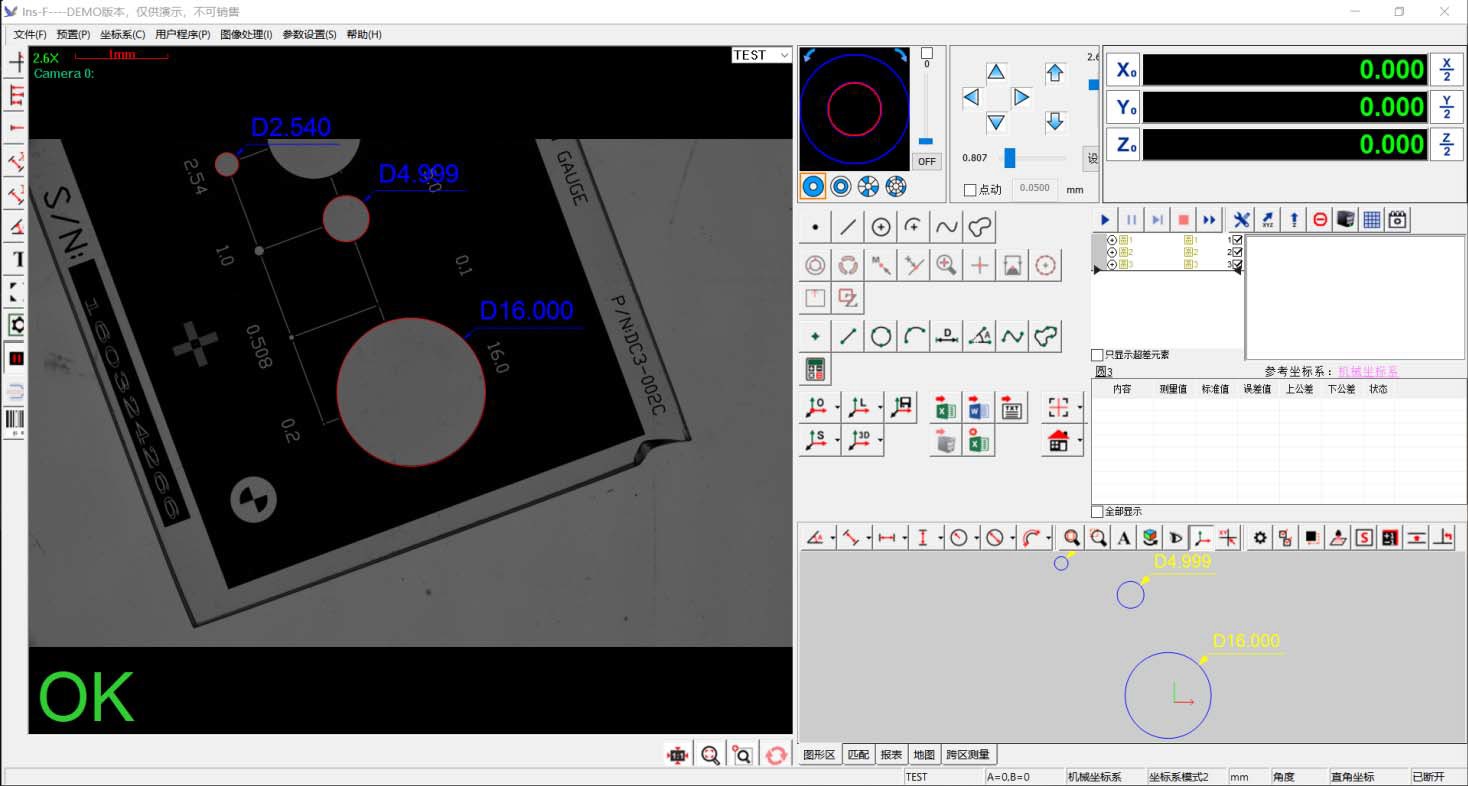

| 測量軟體 | INS‐FS 一鍵拼接閃測軟件 |
| 工作距離 | 90mm |
| 電源 | 110V-220V，±5％，50HZ （用電設備要求接地，接地電阻小於4 歐姆） |
| 工作溫濕度 |
溫度：20℃ ± 2℃ 濕度：40% - 70% |
